Vous tombez sans cesse sur la notion de plan de coupe en architecture, en BTP ou même en dessin technique, sans être totalement sûr de ce que cela recouvre ? Un plan de coupe sert à représenter l’intérieur d’un ouvrage en le « tranchant » pour mieux en comprendre la structure, les niveaux et les éléments cachés. Contrairement à un plan traditionnel qui montre une vue de dessus, la coupe révèle ce qui se passe verticalement : hauteurs de plafond, épaisseurs de planchers, pentes de toiture ou encore la relation entre le bâtiment et le terrain naturel. Dans cet article, vous allez découvrir concrètement à quoi sert un plan de coupe, comment le lire, le tracer et l’utiliser efficacement dans vos projets de construction ou de rénovation.
Rôle essentiel du plan de coupe en architecture et construction
Le plan de coupe est un dessin technique incontournable pour tout projet de maison, de bâtiment ou d’aménagement intérieur. Il permet de vérifier la faisabilité, la conformité réglementaire et la cohérence du projet, bien avant le chantier. Comprendre son utilité vous fera gagner du temps, de l’argent et évitera de nombreuses mauvaises surprises lors de la construction.
Pourquoi le plan de coupe est indispensable dans un dossier de permis de construire
Un plan de coupe montre les volumes intérieurs, les hauteurs, les niveaux de plancher et la relation du bâtiment avec le terrain naturel. L’administration s’appuie sur lui pour vérifier le respect du Plan Local d’Urbanisme (PLU), des hauteurs maximales autorisées et de l’insertion paysagère du projet. Ce document permet notamment de contrôler que votre construction ne dépasse pas le gabarit autorisé dans votre zone d’implantation.
Sans plan de coupe clair et lisible, un permis de construire a de fortes chances d’être retardé ou même refusé. Les services instructeurs ont besoin de cette vue en coupe pour s’assurer que votre projet respecte les règles d’urbanisme locales, notamment en ce qui concerne les hauteurs au faîtage, les hauteurs à l’égout du toit ou encore l’insertion dans la pente naturelle du terrain.
Que montre concrètement un plan de coupe de maison individuelle
Sur un plan de coupe, vous visualisez les pièces en « tranche », comme si vous aviez scié la maison verticalement. Vous y trouvez les planchers, les toitures, parfois les fondations et les aménagements extérieurs immédiats. Les informations essentielles incluent les hauteurs sous plafond de chaque niveau, la position des escaliers, l’emplacement des ouvertures comme les fenêtres de toit, et les épaisseurs de murs.
Pour une maison individuelle, ce document aide à anticiper le confort de vie, la circulation entre les étages et l’équilibre général entre les niveaux. Par exemple, une hauteur sous plafond trop faible au niveau des combles peut rendre cet espace inconfortable, alors qu’une bonne pente de toiture visible en coupe garantira un volume habitable optimal.
Différence entre plan de masse, plan de façade et plan de coupe bâtiment
Ces trois types de plans sont complémentaires et répondent chacun à un besoin spécifique. Le plan de masse situe le bâtiment sur le terrain, en montrant son implantation par rapport aux limites de propriété, aux voies d’accès et aux constructions voisines. Le plan de façade montre l’aspect extérieur du bâtiment vu de face, avec les matériaux et les menuiseries.
Le plan de coupe, lui, révèle l’intérieur en coupe verticale. Il expose ce que les autres plans ne peuvent montrer : la structure interne, les hauteurs réelles, les différences de niveaux. Un même bâtiment peut sembler cohérent en plan masse, mais révéler des problèmes importants une fois vu en coupe, comme des hauteurs insuffisantes ou des conflits entre niveaux.
Bases pour comprendre un plan de coupe et ses principes graphiques
Avant de vouloir tracer un plan de coupe, il est crucial de savoir le lire. Les coupes reposent sur des conventions graphiques précises : traits, hachures, cotations, niveaux, tout a un sens bien défini. Une fois ces codes assimilés, même un plan complexe devient beaucoup plus accessible, que vous soyez particulier, artisan ou chef de projet.
Comment lire un plan de coupe sans être architecte ou dessinateur
Commencez par identifier la ligne de coupe sur le plan horizontal (plan de niveau ou plan d’étage) et le sens d’observation indiqué par les flèches. Ces flèches vous montrent dans quelle direction vous « regardez » une fois la coupe effectuée. Sur le plan de coupe lui-même, repérez ensuite les niveaux de plancher, de toiture, et les hauteurs sous plafond, généralement cotés en mètres.
Enfin, observez attentivement les éléments hachurés (qui sont coupés par la ligne) et les éléments en vue (en arrière-plan, dessinés en traits plus fins) pour comprendre la profondeur et l’organisation spatiale. Les niveaux sont souvent indiqués en altitude NGF (Nivellement Général de la France) ou en hauteur relative par rapport au niveau 0.00 du projet.

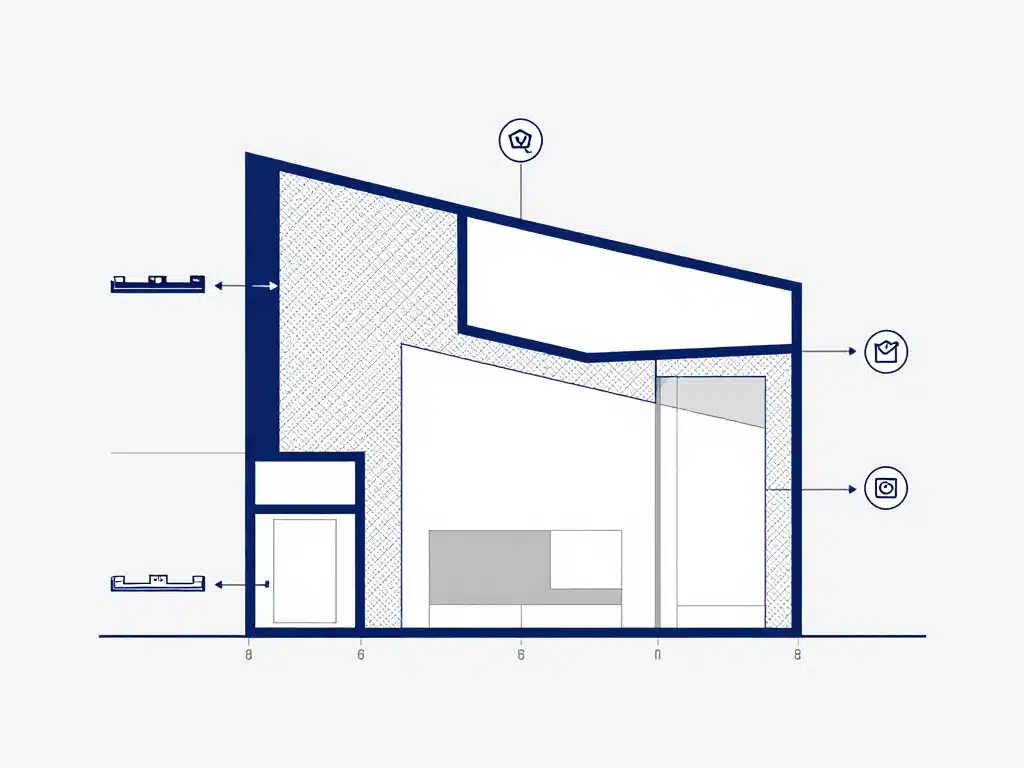

Les principales conventions graphiques utilisées sur un plan de coupe bâtiment
Les éléments coupés, comme les murs porteurs, planchers et dalles, sont généralement dessinés avec des traits plus épais et des hachures spécifiques selon les matériaux. Par exemple, le béton armé présente des hachures différentes du bois ou de la maçonnerie. Ces codes visuels permettent de distinguer rapidement la nature des matériaux traversés.
Les éléments vus en arrière-plan sont représentés en traits plus fins, parfois avec moins de détails pour ne pas surcharger le dessin. Les cotes de niveau, les altimétries, les indications de pente de toiture et les annotations comme les noms de pièces viennent compléter la lecture. L’échelle du plan (souvent 1/100 ou 1/50) est toujours précisée pour permettre de prendre des mesures.
Pourquoi la ligne de coupe et le sens de vue sont déterminants pour la compréhension
Une même maison peut avoir plusieurs plans de coupe, chacun selon une ligne différente, passant par un escalier, une baie vitrée, une zone technique ou une particularité architecturale. Le choix de cette ligne est stratégique : elle doit révéler les informations les plus importantes du projet.
Le sens de vue, indiqué par les flèches sur le plan d’étage, change complètement ce que vous voyez sur le dessin final. Si vous inversez le sens, vous obtenez une vue miroir qui peut prêter à confusion. Bien identifier cette information dès le départ évite de mauvaises interprétations sur les volumes réels, la position des ouvertures ou l’organisation des espaces.
Méthode pour dessiner un plan de coupe précis et conforme
Réaliser un plan de coupe ne s’improvise pas, même avec un bon logiciel. Il faut choisir judicieusement l’emplacement de la coupe, respecter l’échelle de représentation, gérer correctement les niveaux et appliquer les normes de représentation graphique. Cette méthode vous guidera pour produire des coupes lisibles et exploitables, que vous travailliez à la main ou en CAO.
Comment choisir la ligne de coupe la plus pertinente pour votre projet
La ligne de coupe doit traverser les zones les plus significatives de votre projet : l’escalier principal, les pièces à vivre, les changements de niveau, une toiture complexe ou encore des zones techniques particulières. En général, on évite de couper au hasard ou dans des zones peu parlantes, au risque d’obtenir un dessin peu utile pour la compréhension du projet.
Pour un projet simple comme une maison de plain-pied, une seule coupe longitudinale ou transversale peut suffire. En revanche, pour une construction sur plusieurs niveaux avec des particularités architecturales, deux ou trois coupes complémentaires sont souvent nécessaires pour montrer toutes les caractéristiques importantes du bâtiment.
Étapes clés pour tracer un plan de coupe maison à partir du plan d’étage
À partir du plan d’étage, tracez d’abord la ligne de coupe à l’endroit choisi. Puis projetez verticalement tous les éléments traversés : murs porteurs, cloisons, ouvertures et planchers le long de cette ligne. Indiquez ensuite les hauteurs sous plafond, l’altimétrie des seuils, des dalles et des toitures avec leurs pentes respectives.
Ajoutez les escaliers en respectant leur position réelle et leur emprise verticale, ainsi que les menuiseries visibles sur la coupe. Terminez par les cotes indispensables et les annotations essentielles : noms de pièces, matériaux principaux, niveaux de référence. N’oubliez pas de représenter le terrain naturel et le terrain fini pour montrer l’ancrage du bâtiment dans le sol.
Quels outils et logiciels utiliser pour générer un plan de coupe numérique
Les logiciels BIM et CAO comme Revit, ArchiCAD ou AutoCAD permettent de générer automatiquement des coupes à partir d’un modèle 3D du bâtiment. Ils facilitent grandement la mise à jour des plans de coupe dès qu’une modification est apportée au projet, garantissant ainsi la cohérence entre tous les documents.
Pour des besoins plus simples ou des projets de petite envergure, des solutions 2D comme SketchUp, DraftSight ou même des logiciels grand public peuvent suffire, à condition de rester rigoureux dans le respect des conventions graphiques. Certains outils en ligne proposent également des générateurs de plans de coupe simplifiés, utiles pour les particuliers souhaitant préparer un dossier de permis de construire.
Utilisations pratiques du plan de coupe en chantier et rénovation
Le plan de coupe n’est pas seulement un document administratif pour les architectes ou les services d’urbanisme. Les entreprises de travaux, artisans et maîtres d’ouvrage s’y réfèrent constamment tout au long du chantier, notamment en rénovation où les surprises sont fréquentes. Bien exploité, il devient un véritable outil de dialogue et de décision sur le terrain.
Comment le plan de coupe guide les travaux et coordonne les corps d’état
Les entreprises utilisent le plan de coupe pour comprendre précisément les réservations à prévoir, les passages de gaines techniques, les épaisseurs de planchers et les zones de reprise structurelle. Il sert de base pour positionner correctement les escaliers, les faux-plafonds, les ouvertures et l’ensemble des réseaux techniques (électricité, plomberie, ventilation).
Un bon plan de coupe limite considérablement les conflits entre corps d’état et les erreurs d’exécution sur site. Par exemple, il permet de vérifier qu’une descente d’eaux pluviales ne passe pas en plein milieu d’une poutre porteuse, ou que la hauteur sous plafond prévue permet bien l’installation d’un faux-plafond avec les passages de gaines nécessaires.
En rénovation, comment adapter un plan de coupe à l’existant complexe
En rénovation, la coupe idéale doit impérativement tenir compte de l’existant réel : murs porteurs, différences de niveau entre pièces, planchers parfois déformés ou affaissés. Il est souvent nécessaire de réaliser un relevé précis de l’existant, voire un scan 3D pour les projets complexes, avant de dessiner la nouvelle coupe intégrant les modifications prévues.
Ce document devient alors un outil de diagnostic qui aide à décider des renforcements structurels nécessaires, des travaux d’isolation à prévoir ou de la redistribution optimale des espaces. Il permet également d’anticiper les problèmes cachés comme des hauteurs insuffisantes pour créer un niveau supplémentaire ou des contraintes de charpente.
Quels points vérifier sur un plan de coupe avant de lancer un chantier
Avant de démarrer les travaux, vérifiez systématiquement la cohérence des hauteurs sous plafond avec l’usage prévu des pièces, l’accessibilité des différents niveaux, la conformité des escaliers avec les normes en vigueur et les réservations pour tous les réseaux techniques. Assurez-vous également que les niveaux, les pentes de toiture et les épaisseurs de sols correspondent exactement au projet validé et au budget estimé.
Une relecture collective impliquant le maître d’ouvrage, l’architecte et les entreprises principales permet souvent de détecter les incohérences restantes avant qu’elles ne deviennent des problèmes coûteux sur le chantier. Portez une attention particulière aux interfaces entre corps d’état et aux cotes de niveaux finis, souvent sources de malfaçons.
Questions fréquentes sur les plans de coupe en architecture et BTP
Certains blocages reviennent régulièrement : nombre de coupes nécessaires, échelle à utiliser, différences entre types de plans, etc. Cette dernière partie répond de façon directe aux questions que l’on se pose le plus fréquemment au moment de préparer ses documents graphiques pour un projet de construction ou de rénovation.
Combien de plans de coupe sont nécessaires pour un permis de construire classique
Pour une maison individuelle simple, un ou deux plans de coupe bien choisis suffisent généralement pour constituer un dossier de permis de construire complet. L’essentiel est que ces coupes montrent les informations essentielles : hauteurs, niveaux, insertion dans le terrain et respect des règles d’urbanisme.
Cependant, les règlements locaux peuvent imposer des exigences particulières, notamment en zone sensible, en secteur protégé ou en zone de pente forte. Il est donc prudent de vérifier le PLU de votre commune ou de demander confirmation au service urbanisme avant de finaliser votre dossier.
Quelle échelle privilégier pour un plan de coupe maison lisible et précis
L’échelle 1/100 est la plus couramment utilisée pour les coupes de maison dans les dossiers administratifs, car elle offre un bon compromis entre lisibilité et niveau de détail. À cette échelle, 1 centimètre sur le papier représente 1 mètre dans la réalité, ce qui permet de visualiser clairement l’ensemble du projet.
Pour des études techniques plus fines comme des détails constructifs, des jonctions complexes ou des nœuds particuliers, on peut descendre au 1/50 voire au 1/20. L’essentiel est de rester cohérent entre vos différents plans afin de faciliter la compréhension globale du projet et les comparaisons entre documents.
Faut-il faire valider un plan de coupe par un professionnel avant dépôt de dossier
Même si ce n’est pas toujours obligatoire réglementairement, la validation par un architecte ou un dessinateur expérimenté limite fortement les risques d’erreurs coûteuses. Un œil habitué repère rapidement les incohérences de niveaux, de hauteurs, de structure ou de conformité réglementaire qui pourraient passer inaperçues pour un non-professionnel.
Cette relecture professionnelle peut éviter un refus de permis de construire, des demandes de pièces complémentaires qui retarderaient l’instruction, ou pire encore, des complications techniques et financières en phase travaux. Pour les projets soumis à permis de construire au-delà de 150 m² de surface de plancher, le recours à un architecte est d’ailleurs obligatoire en France.
